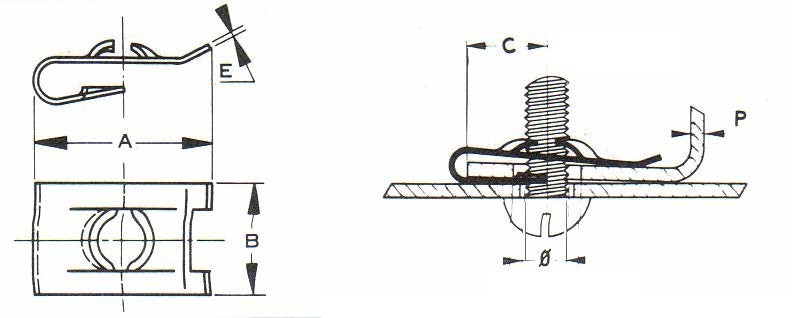

PIASTRINE SEMIDOPPIE PER VITI PARKER



Ø

Diametro Vite

Screw Diameter

P

Spessore Lamiera

Sheet Thickness

Riferimento

Reference



A



B



C



E

Forma

Form





3,6

0,6-1,0

SU36 – 061 16,5 11 8,4 0,6 C
1,6-2,0 SU36 – 162 16,5 11 8,4 0,6

C

0,8-1,5

SU36 – 081 17 8 8,9 0,6 E
1,2-1,6 SU36 – 116 14,5 9 7,4 0,6

A



4,2

1,0-1,4

SU42 – 114 16 11 8,4 0,6 C
1,4-1,8 SU42 – 118 16 11 8,4 0,6

C

1,4-2,0

SU42 – 142 19 12 8,4 0,7 C




4,8

0,9-1,1 SU48 – 911 20 12 8,8 0,7

C

1,0-2,0

SU48 – 115 20 12 8,8 0,7 C
1,2-1,6 SU48 -116 24,5 15 11,7 0,8

D

0,7-1,2

SU48 – 071 16 15,5 8,2 0,8

B

5,5

1,4-2,2

SU55 – 142 25 15,5 14,5 0,8

A

6,3

1,4-2,2

SU63 – 122 25 15,5 14,5 0,8 E

MATERIALI:

ACC C 67S EN 10132-4

TRATTAMENTO SU RICHIESTA
