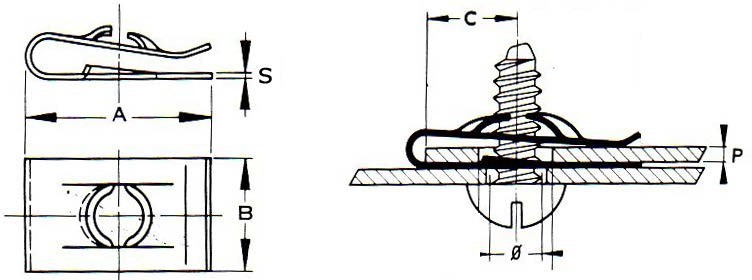

PIASTRINE DOPPIE PER VITI METRICHE

Ø

Diametro Vite

Screw Diameter

P

Spessore Lamiera

Sheet Thickness

Riferimento

Reference



A ± 0,3



B ± 0,3



C ± 0,03



S

Forma

Form

M3

0,8-1,6

U3-503 12 8 6 0,3 C




M4

0,3-1,5 U4-315 16 12 8,5 0,4

A

0,6-2,5

U4-601 16 10 7 0,4 C
1-2,0 U4-501 18 10 8,5 0,4

C

3,0-4,0

U4-520 17,5 10 7 0,4 C










M5

0,6-1,1 U5-2212-1 15 12 6,5 0,5

N

0,6-1,4

U5-521-1 21 12 9,5 0,5 B
1,2-1,8 U5-2212-2 15 12 6,5 0,5

N

1,5-2,6

U5-212-2 21 12 9 0,5 B
1,5-2,6 U5-509-2 24 12 12 0,5

B

1,9-2,2

U5-2212-3 15 12 6 0,5 N
1,0-3,0 U5-253 16,5 12 6 0,4

N

2,3-3

U5-2212-4 15 12 5,5 0,5 G










M6

0,3-1,5 U6-2219-1 16,5 16 7,5 0,5

A

1-1,8

U6-2219-2 16,5 16 8 0,5 A
1,5-2,5 U6-517 25,5 14 11,5 0,5

C

1,9-3

U6-2219-3 16,2 16 7,4 0,5 A
2-3,2 U6-506 24,5 16 10 0,5

C

3,3-4,6

U6-516 24,5 16 9 0,5 C
5,5 U6-518 27 16 13 0,6

C

MATERIALI:

ACC C 67S EN 10132-4

TRATTAMENTO SU RICHIESTA
