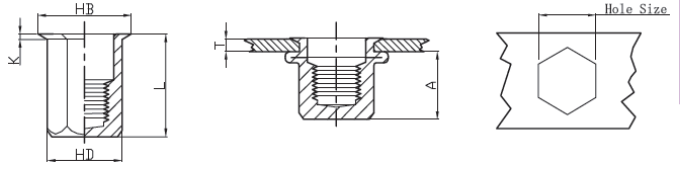

INSERTI ESAGONALI TESTA RIDOTTA CIECO

FILETTO CODICE ARTICOLO T
(grip range)
Min Max
A Ref Hole size
+0.10
HD
+0.07 -0.1
HB
+/-0,3
K
+/-0,2
L
+/-0,3
M4 2M-KTRECM4C1 0.5-2.5 12,3 6,0 5,9 7,0 0,5 16,0
M4 2M-KTRECM4L1 2.5-4.0 12,3 6,0 5,9 7,0 0,5 18,0
M5 2M-KTRECM5C1 0.5-3.0 15,2 7,0 6,9 8,0 0,6 20,0
M5 2M-KTRECM5L1 3.0-5.0 15,2 7,0 6,9 8,0 0,6 23,0
M6 2M-KTRECM6C1 0.5-3.5 14,5 9,0 8,9 10,0 0,6 20,5
M6 2M-KTRECM6L1 3.5-5.5 14,5 9,0 8,9 10,0 0,6 23,5
M8 2M-KTRECM8C1 1.0-4.0 17,0 11,0 10,9 12,0 0,7 23,0
M8 2M-KTRECM8L1 4.0-6.0 17,0 11,0 10,9 12,0 0,7 25,0
M10 2M-KTRECM10C1/13 1.0-4.0 20,0 13,0 12,9 14,5 0,85 28,5
M10 2M-KTRECM10L1/13 4.0-6.0 20,0 13,0 12,9 14,5 0,85 30,5

MATERIALI: ACCIAIO ZINCATO
