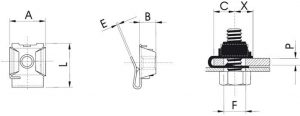

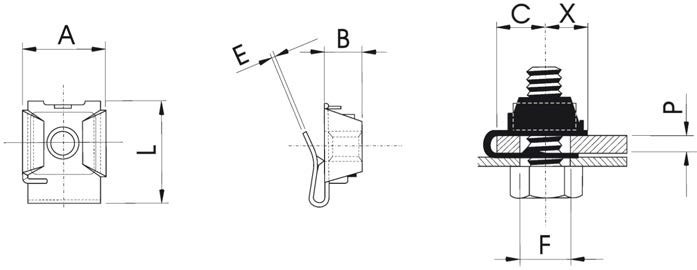

DADI IN GABBIA SERIE 7100



Ø

Diametro Vite

Screw Diameter

P

Spessore lamiera

Sheet thickness

Riferimento

Reference



L



A



B



X



C max



E

Foro

Hole



M4

0,5 -1,1

7104-A 15,8

11,7



6,4



7

7,3

0,6



7

1,2 – 1,8

7104-B

15,6

6,8

1,9 – 2,5

7104-C 15,5

6,4



M5

0,5 -1,1

7105-A 15,8

11,7



6,4



7

7,3



0,6



7

1,2 – 1,8

7105-B

15,6

6,8

1,9 – 2,5

7105-C 15,5

6,4



M6

0,5 -1,1

7106-A 15,8

11,7



6,4



7

7,3



0,6



7

1,2 – 1,8

7106-B

15,6

6,8

1,9 – 2,5 7106-C 15,5

6,4



MATERIALI:

Gabbia:  ACC. C 67 S UNI EN 10132-4

Dado:  ACC CL6 FOSF. NERO
