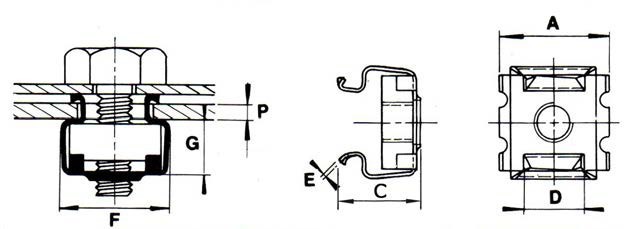

DADI IN GABBIA PER CONTINUITA’ DI MASSA



Ø

Diametro Vite

Screw Diameter

P

Spessore Lamiera

Sheet Thickness

Riferimento

Reference

A C D E F G Foro Lamiera

Sheet Hole

± 0,6 ± 0,3 ± 0,3 ± 0,3

± 0,1

M4



1,6-1,7

6114-BCM



13



9,5



8,2



0,45



13,5



6



9,5×9,5

M5

6115-BCM

M6

6116-BCM

M8



3,2-4,6

5138-CCM



20,4



16,5



12,5



0,6



20,4



10,5



14×14

M10

5130-CCM

M12

5132-CCM







MATERIALI:

Gabbia:       ACC C67 S UNI EN 10132-4 O ACC X5 CRNI 18/10 UNI EN 10088-2

Dado:       ACC CL6 UNI EN ISO 898-2 C ZINCATO O ACCIAIO INOX X5 CR NI 18/10 UNI EN 10088-2
