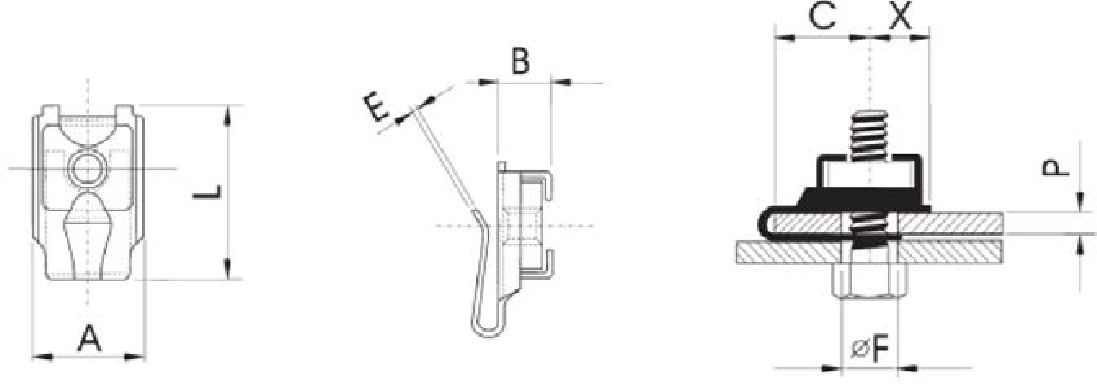

DADI IN GABBIA MONTAGGIO FRONTALE SERIE 9100

Ø

Diametro Vite

Screw Diameter

P

Spessore lamiera

Sheet thickness

Riferimento

Reference



L



A



B



X



C max



E

Foro

Hole



M6

0,7 -1

9106-A

23,5



15,3



8,3



8,5



12,7



0,8



7

1,1 -2,1

9106-B

2,1 – 3

9106-C





M8

0,7 -1

9108-A



23,5





15,3





8,3





8,5





12,7





1





9

1,1 -2,1

9108-B

2,1 – 3

9108-C
3,1 – 3,6

9108-D





MATERIALI:

Gabbia:    ACC. C 67 S UNI EN 10132-4 FOSF. NERO

Dado:    ACC CL6 FOSF. NERO
