DADI AD ALETTE

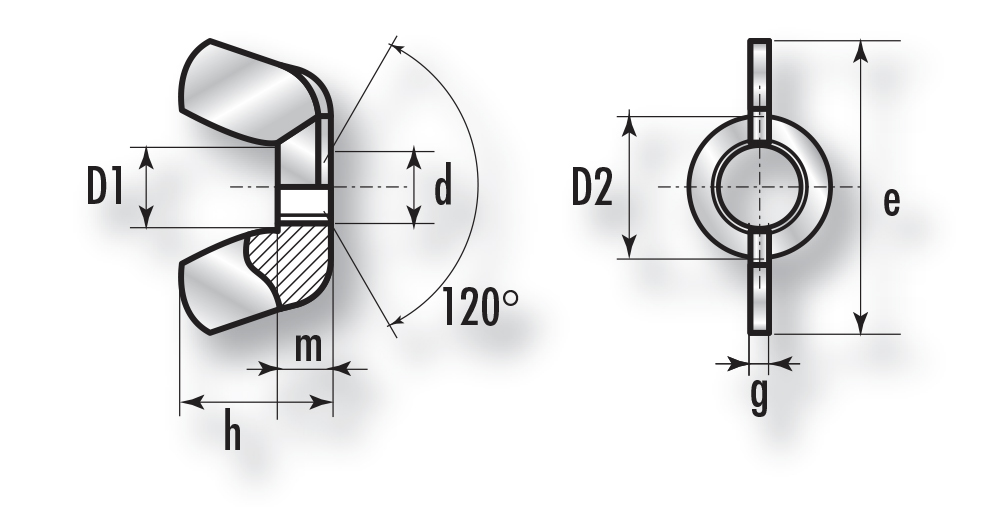

Wing Nuts UNI 5448 – DIN 315

D M3 M4 M5 M6 M8 M10 M12 M14 M16
Passo fil. 0,5 0,5 0,7 0,8 1 1,25 1,5 1,75 2
D1 5,2 5,2 5,2 6,7 8,4 9,1 11 15 18
D2 8 8 8 10,3 12,7 13,8 16,5 22,5 26,5
e 17,6 17,6 17,6 22,5 27,8 30,3 36,2 49,4 58,3
g 1,6 1,6 1,6 2,1 2,5 2,8 3,3 4,5 5,2
h 8,6 8,6 8,6 11 13,6 14,8 17,7 24,1 28,5
m 3,5 3,5 3,5 4,1 5,1 5,6 6,8 9 10,7

Attenzione : diametri più piccoli e più grandi disponibili a richiesta

MATERIALI: FE / 304/ 316/ altri materiali a richiesta

FINIITURE: GREZZA/ ZINCATA BIANCA/ ZINCATA GIALLA/ ZINCATA NERA/ ZINCATA DEIDROGENATA/ NICHELATA/ GEOMET / ZINCATA FUOCO / altri trattamenti a richiesta
