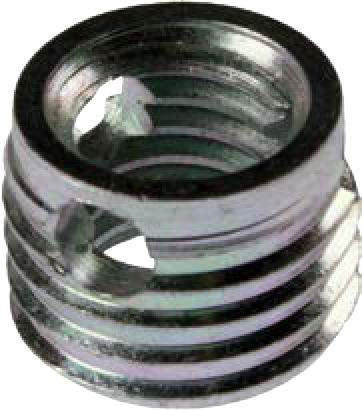

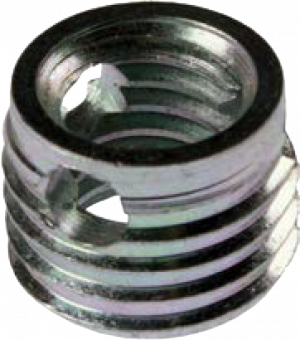

BUSSOLE AUTOFILETTANTI SERIE INFOR



Dimensioni

Dimensions



Filetto e Diametro interno Internal diameter



Filetto e Diametro esterno External diameter

Lunghezza mm

Lenght mm

A

B

M 4

4 x 0,7 6,5 x 0,8 6 8
M 5 5 x 0,8 8 x 1 7

10

M 6

6 x 1 10 x 1,25 8 12
M 8 8 x 1,25 12 x 1,5 9

14

M 10

10 x 1,5 14 x 1,5 10 18
M 12 12 x 1,75 16 x 1,75 12

22

M 14

14 x 2 18 x 2 14

24



MATERIALI:

  • ACCIAIO TEMPERATO EN 10277-3 ACCIAIO INOX EN 10088-3
